外保溫系統(tǒng)不僅適用于北方需冬季保溫地區(qū)的采暖建筑,也適用于南方需夏季隔熱地區(qū)的空調(diào)建筑;既適用于新建建筑,也適用于既有建筑的節(jié)能改造。外保溫系統(tǒng)不僅提高了墻體的保溫隔熱性能,而且增加了室內(nèi)的熱穩(wěn)定性。它在一定程度上阻止了雨水等對(duì)墻體的浸濕,提高了墻體的防潮性能,可避免室內(nèi)的結(jié)露、霉斑等現(xiàn)象,因而創(chuàng)造了舒適的室內(nèi)居住環(huán)境。外保溫系統(tǒng)是建筑不可缺少的保護(hù)層，外墻保溫材料多種多樣，選擇繁多，具體有以下這些：

1、膨脹聚苯板

膨脹聚苯板由可發(fā)性聚苯乙烯珠粒經(jīng)加熱預(yù)發(fā)泡后在模具中加熱成型而制得的具有閉孔結(jié)構(gòu)的聚苯乙烯泡沫塑料板材。 簡(jiǎn)稱(chēng)EPS板。采用專(zhuān)用膠粘劑粘貼和機(jī)械錨固方式將膨脹聚苯板固定在墻體外表面上，聚合物抹面膠漿作保護(hù)層，以耐堿玻纖網(wǎng)格布為增強(qiáng)層，外飾面為涂料，或其它裝飾材料而形成的，對(duì)建筑物能起到冬季保溫，夏季隔熱和裝飾保護(hù)的效果。這是保溫材料中應(yīng)用最廣泛的保溫材料，這也是屬于外墻保溫體系中最承受的產(chǎn)品，但作為板材使用時(shí)，防火性能和自身強(qiáng)度都不夠好，承重力也較差，板材出廠時(shí)應(yīng)該經(jīng)過(guò)一段成熟期，才可以使用，如果熟化時(shí)間不夠直接上墻會(huì)導(dǎo)致板材收縮變形等情況產(chǎn)生，且施工繁瑣，材料易脫落。

2、擠塑聚苯板

擠塑聚苯板也是聚苯板的一種， 只不過(guò)生產(chǎn)工藝是擠塑成型。擠塑板簡(jiǎn)稱(chēng)XPS板， 以聚苯乙烯樹(shù)脂或其共聚物為主要成分，添加少量添加劑， 通過(guò)加 熱擠塑成型而制得的具有閉孔結(jié)構(gòu)的硬質(zhì)泡沫塑料制品擠塑聚苯板的防火性能和密度比模塑聚苯板都要高一些。所以，其性能總體上來(lái)說(shuō)要比模塑聚苯板好一些，但是這種板材透氣性差，其穩(wěn)定性與無(wú)機(jī)粘結(jié)砂漿的可粘結(jié)性也較差， 應(yīng)用于外墻體保溫中，時(shí)常會(huì)有系統(tǒng)脫落、飾面開(kāi)裂等質(zhì)量問(wèn)題，由于其造價(jià)并不便宜，該材料在外保溫應(yīng)用領(lǐng)域并不及膨脹聚苯板優(yōu)勢(shì)大。

3、酚醛板

酚醛泡沫保溫材料（板）屬于熱固性塑料（Thermosetting materials），酚醛泡沫是以酚醛樹(shù)脂為主體原料，在催化劑作用下自身交鏈發(fā)泡、固化成型，在不添加任何阻燃劑情況下，自身具有固定防火性能。但是國(guó)內(nèi)目前推廣力度不大，且技術(shù)也不夠先進(jìn)，其保溫性能略差于國(guó)外產(chǎn)品。目前國(guó)內(nèi)酚醛板仍存在易粉化、機(jī)械強(qiáng)度低、脆性、無(wú)延伸性和吸水率高等弱點(diǎn)。

4、發(fā)泡聚氨酯

單一有機(jī)保溫材料中性能最好的就數(shù)聚氨酯保溫材料了。 作為墻體保溫材料他主要有三 種存在方式：噴涂聚氨酯硬泡、 澆注聚氨酯硬泡和聚氨酯硬泡保溫板。其保溫性能和防水性能都是不錯(cuò)的，并且能與木材、金屬、磚塊玻璃等材料很好的粘結(jié)。

5、stp超薄絕熱保溫板

STP超薄絕熱板是由無(wú)機(jī)纖維芯材與高阻氣復(fù)合薄膜通過(guò)抽真空封裝技術(shù)制成的。芯材的主要作用一是作為支撐骨架，二是芯材本身具有一定的熱阻，也可以起到一定的保溫效果。芯材的好壞一定程度上決定了STP板的使用壽命，比較理想的真空隔熱板芯材要表面多孔，分布均勻，這樣的芯材抽真空時(shí)比較容易，抽完真空以后內(nèi)部真空度高，日后也不會(huì)有空氣溢出，使用壽命會(huì)大大增加。雖然其保溫性能很強(qiáng)，但是也存在這因?yàn)檎婵斩纫l(fā)的安全問(wèn)題，一旦發(fā)生破損，保溫性能會(huì)驟降，其次施工平整度也難以控制。

6、巖棉板

巖棉板是指以天然巖石為主要原料， 經(jīng)高溫熔融、 離心噴吹制成的一種礦物質(zhì)纖維， 在摻入一定比例的粘結(jié)劑和添加劑后壓制并裁割而成的憎水型保溫板材，其防火性能在保溫板中較高，所以對(duì)于一些商業(yè)的外墻都采用的巖棉板。但是巖棉板的導(dǎo)熱系數(shù)要比泡沫板稍微大一些，也就一些保溫性能稍微要低一些。所以我們家里外墻保溫選擇時(shí)，也許也需要考慮這個(gè)問(wèn)題。

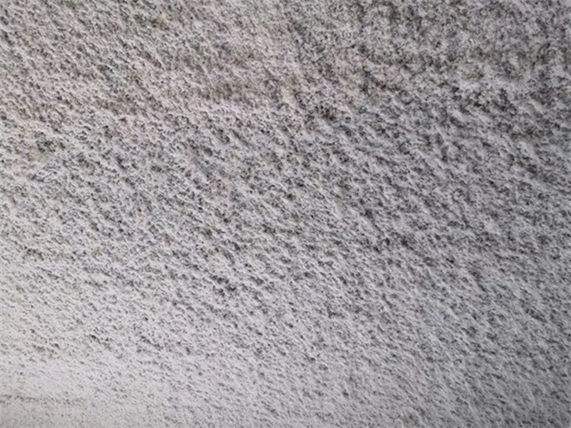

7、無(wú)機(jī)纖維噴涂保溫材料

無(wú)機(jī)纖維噴涂保溫材料，主要由無(wú)機(jī)纖維與水基型膠黏劑組成，經(jīng)拌合后通過(guò)空壓泵進(jìn)行噴涂，與霧化水混合噴到需要保護(hù)的基材上形成涂層。其導(dǎo)熱系數(shù)0.040 W/（m·K）低，高效隔熱；質(zhì)輕，無(wú)毒無(wú)味，吸聲性好，耐候性好，當(dāng)然局限于一些幕墻內(nèi)部和頂棚等保溫處理；耐火可靠，可實(shí)現(xiàn)5h以上高耐火極限保護(hù)。

8、玻璃棉板

玻璃棉，是將熔融玻璃纖維化，形成棉狀的材料，化學(xué)成分屬玻璃類(lèi)。玻璃棉板，是將玻璃棉施加熱固性粘結(jié)劑制成的具有一定剛度的板狀制品。成型好，體積密度小，熱導(dǎo)率低，保溫絕熱；吸音性能好，但不耐酸，不能應(yīng)用于外墻外保溫領(lǐng)域，只能作為輕質(zhì)隔墻和石膏龍骨內(nèi)保溫里。

9、發(fā)泡陶瓷板

發(fā)泡陶瓷在業(yè)內(nèi)也一直被稱(chēng)為“固廢黃金”，產(chǎn)品具有輕質(zhì)，高強(qiáng)，防火，防水防潮，保溫隔熱，隔音降噪，綠色環(huán)保，性能穩(wěn)定，耐候性好等優(yōu)勢(shì)。一種區(qū)域性的帶有地方保護(hù)特色的產(chǎn)品， 造價(jià)及其昂貴， 保溫性能也較差，不適用于高 節(jié)能要求的外保溫項(xiàng)目中。從樣品的效果來(lái)看， 比發(fā)泡水泥板要好的多， 最大的遺憾就 是保溫差和造價(jià)昂貴。

10、泡沫混凝土

泡沫混凝土，是通過(guò)發(fā)泡機(jī)的發(fā)泡系統(tǒng)，將發(fā)泡劑用機(jī)械方式充分發(fā)泡，將泡沫與水泥漿均勻混合后，經(jīng)過(guò)發(fā)泡機(jī)的泵送系統(tǒng)進(jìn)行現(xiàn)澆施工或模具成型，經(jīng)自然養(yǎng)護(hù)所形成的一種含有大量封閉氣孔的新型輕質(zhì)保溫材料。保溫性能較差，不適合北方地區(qū)使用；密度小，質(zhì)量輕，保溫、隔音、抗震；強(qiáng)度偏低、開(kāi)裂、吸水等。泡沫混凝土保溫材料保溫性能較差，不適用于高節(jié)能要求的外保溫項(xiàng)目中；用于屋面保溫時(shí)，可滿(mǎn)足低節(jié)能要求的外保溫項(xiàng)目需求。

11、泡沫玻璃保溫板

泡沫玻璃保溫板，是以石英砂礦粉或玻璃粉為主要原料，加入發(fā)泡劑、促進(jìn)劑等添加劑，經(jīng)粉碎和混合形成配合料，再經(jīng)融化、發(fā)泡、退火而形成的內(nèi)部充滿(mǎn)均勻封閉氣孔的保溫材料。防火隔熱及保溫性能較好； 隔音性能好，吸水率小；抗壓強(qiáng)度高，粘結(jié)力強(qiáng)，與建筑物同壽命； 施工簡(jiǎn)便，周期短；但易破損； 節(jié)能，環(huán)保，有利于玻璃廢品的再利用。一般應(yīng)用在防火隔離帶和外墻、屋面較多。

12、聚苯顆粒保溫砂漿

聚苯顆粒保溫砂漿，是以聚苯顆粒為輕質(zhì)骨料與聚苯顆粒保溫膠粉料按照一定比例配置而成的有機(jī)保溫砂漿材料。重量輕，強(qiáng)度高，隔熱防水，抗雨水沖刷能力強(qiáng)，水中長(zhǎng)期浸泡不松散； 導(dǎo)熱系數(shù)0.058 W/（m·K），保溫隔熱性偏差，不適合高節(jié)能要求建筑；干密度小，軟化系數(shù)高，干縮率低；無(wú)毒無(wú)污染，無(wú)放射性，環(huán)保； 施工方便，現(xiàn)場(chǎng)加適量水配制成漿狀即可施工。不適用于高節(jié)能要求的建筑外保溫項(xiàng)目。

13、發(fā)泡水泥板

發(fā)泡水泥保溫板又稱(chēng)泡沫混凝土板，是以硫鋁酸鹽水泥、粉煤灰或工業(yè)廢渣為原料，加入發(fā)泡劑、特殊纖維等復(fù)合、攪拌、發(fā)泡成型，再經(jīng)養(yǎng)護(hù)成的一種水泥基輕質(zhì)多孔無(wú)機(jī)A級(jí)保溫板。在實(shí)際施工中， 有些發(fā)泡水泥的用水量得不到有效控制，一旦用水量超過(guò)一定范圍，水泥就會(huì)產(chǎn)生明顯沉淀離析現(xiàn)象。 使發(fā)泡水泥出現(xiàn)上下密度不勻一，表面強(qiáng)度低，底層有一層水泥漿層等缺陷。另外，過(guò)多的水分在水泥凝固過(guò)程中會(huì)慢慢蒸發(fā)， 蒸發(fā)后留下來(lái)的空隙是連通而不閉合的縫隙， 對(duì)保溫效果極為不利。

只有更好地了解各種保溫材料的性能特點(diǎn)，才能選擇合適的產(chǎn)品。
